二、仪表保温（保护）箱型号含义

三、产品规格、结构和技术参数

1、

型 号

规 格  宽×高×深 （mm）

2、

型 号

规 格   宽×高×深 （mm）

四、

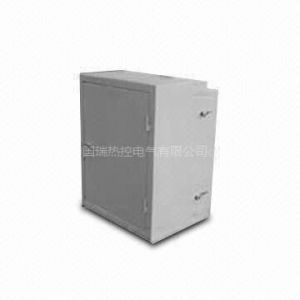

 1.箱体用优质冷轧钢板弯制焊接而成，亦可按用户要求用不锈钢板制造。箱顶盖为单方向坡式，水不会渗入箱内，箱门用高质量的密封条密封，能防雨防尘。箱体为防溅密封型，可按用户要求达到IP54-IP65的防护级别。

2.箱体内六面有25～30mm厚的阻燃型保温层，该材料具有导热系数小，容量小、阻燃、***、防水性好和耐腐蚀等优点。表面用镀锌板或铝板做保护层。箱体的保温结构具有施工简捷、耐用和保温性好的特点。

3.变速器安装在箱体内可自由调整高度水平 镀锌架上。左、右 、上、下坐标为可借助箱体立柱角钢上长形孔调整，安装方便。

4.引入箱内的导压管可从箱后侧安装方孔穿入，然后用穿管板密封，穿管板上末用之敲落孔，用密封胶泥密封。

5.箱内顶有照明灯，有行程开关控制，门开灯亮，门闭灯灭，检修十分方便。

6.箱门上有LED数显表，显示箱内的温度，便于操作员检修箱内保温情况。

7.电缆可从箱地或箱侧引入，电缆接头规格由设计或用户决定。    8.保温箱内侧有电器部件安装用的导轨，供入箱电缆联接继电器、开关等固定用。

9.箱体内外表面喷塑处理，颜色由用户决定。

10.如果保温箱内加热元件采用防爆型柔性加热板，配套使用防爆型接线盒等附件，从而构成整体防爆，可以应用于工厂一区、二区等防爆场合。
